產品簡介

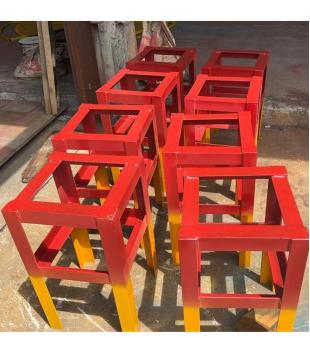

樁基護樁工裝是 灌注樁施工的定位與防護裝置，采用 Q235B/Q345B 方鋼（或鋼管）焊接成型，表面經紅 / 黃警示涂裝處理。核心結構為方形 / 圓形框架 + 定位刻度 / 卡槽，通過 “套箍式” 安裝固定于樁基鋼護筒外圍，兼具樁位精準定位、鋼筋籠對中導向、樁頭防撞防護三大功能，屬于樁基施工的關鍵周轉性工裝（可重復使用 30 次以上）。

核心用途

1. 樁位定位與復核：

• 鋼護筒埋設前，通過工裝的十字刻度線 / 定位繩（如摘要 1 中的 “刻度繩 + 卡扣”）快速定位樁心，誤差≤5mm；

• 鋼筋籠下放時，工裝的內框作為導向槽，確保鋼筋籠與樁心對中（對中精度≤10mm）。

2. 樁頭防護：

• 覆蓋灌注樁樁頭（直徑 0.8~2.5m），防止施工機械（如挖機、叉車）碰撞樁頭鋼筋，避免偏位或變形；

• 遮擋雨水、雜物，減少樁頭混凝土缺陷（如夾泥、露筋）。

3. 施工過程管控：

• 作為 “施工工序合格” 的可視化標志（紅 / 黃涂裝醒目，未安裝工裝禁止下一步施工）；

• 集成水準點功能，通過工裝上的水平泡或刻度，復核樁頂標高（誤差≤3mm）。

典型規格參數（依據行業通用標準與圖中特征）

產品特點

• 定位精準：集成十字刻度、定位繩或激光對中器（高端款），實現 “一次定位，全程復用”，減少測量工時 50%；

• 防護可靠：框架結構包裹樁頭，防止機械碰撞（抗沖擊能量≥50J）；

• 周轉高效：模塊化設計，可快速拆分（如分瓣式），適配不同樁徑（通過增減插板調整內孔）；

• 成本可控：單套工裝成本約 800~1500 元，按 30 次周轉計算，單次成本僅 27~50 元。
